双煤气发生炉

发布时间:2017-3-27 15:12:33 星期一 阅读量:4,050

如果您想了解我们的产品,可以随时拨打我公司的销售热线,或点击下方按钮在线咨询价格!

立即拨打电话享更多优惠: 13987161858
                           询底价 获取优惠价格





一煤气炉工作原理

煤气发生炉是将煤炭转化为可燃性气体——煤气(主要成分为CO、H2、CH4等)的生产设备。工作原理为:将符合气化工艺指标的煤炭筛选后,由加煤机加入到煤气炉内,从炉底鼓入自产蒸汽与空气混合物做为气化剂。煤炭在炉内经物理、化学反应,生成可燃性气体,上段煤气经过旋风除油器、电捕器过滤焦油.下段煤气经过旋风除尘器清除灰尘,经过混合后输送到用户使用。

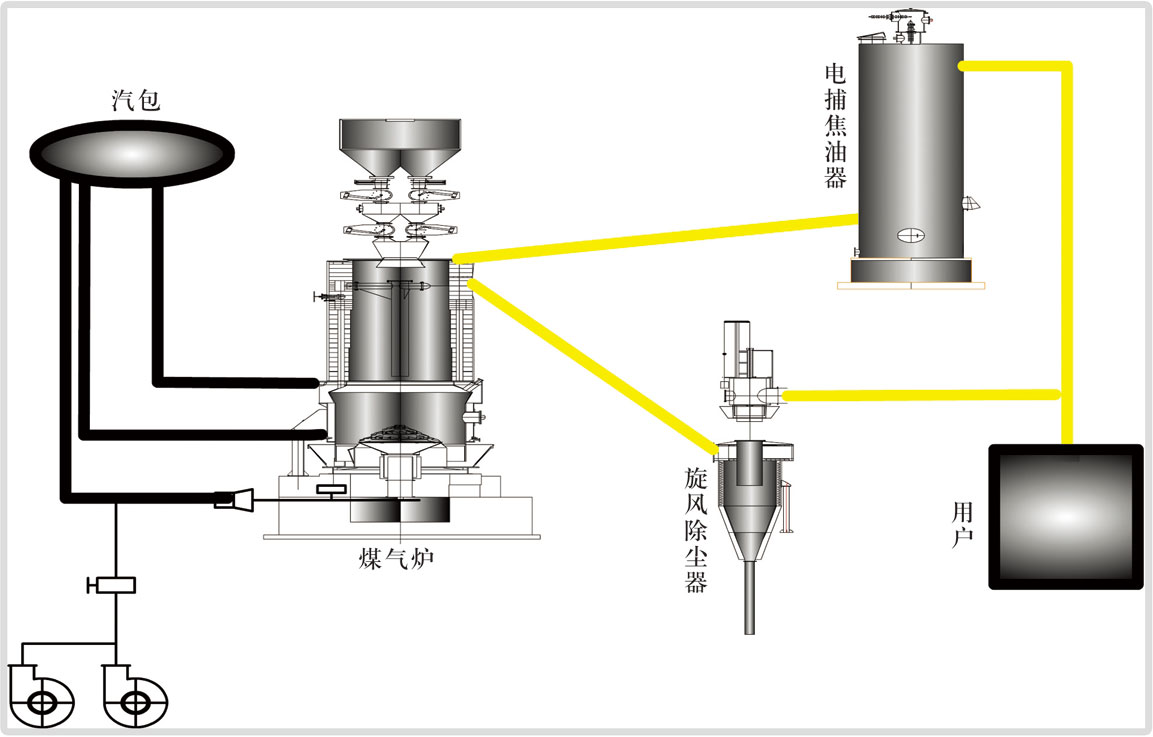

  1. 两段式热煤气站工艺流程简图

  2. 二、两段式煤气结构图

  3. 技术参数

    序号 项目 指标 备注
    1 粒度 13-25、25-50
    2 块煤下限率 <18%
    3 含矸率 <2.0% 一级
    4 灰份(干基) <18 一级
    5 全硫量(干基) <2.0%


    6



    煤灰软化温度ST

    灰份为≤18%

    ST≥1150℃

    灰份为≤18%~24%

    ST≥1150℃

    7 热稳定性ST+6 >60%
    8 抗碎强度(>25mm) 三、>60%烟煤质量要求



    9 胶质层厚度(Y) Y<12mm
    10 发热量 烟煤>5000Kcal/Kg

    炉膛内径mm 1800
    炉膛截面积m² 2.54
    水套受热面积m² 9.87
    适用煤种 不粘结或弱粘结烟煤,煤质应符合GB9143常压固定床煤气发生炉用煤质质量标准
    煤的粒度mm 20~40,;25~50;30~60
    耗煤量kg/h 600-700
    空气消耗量m³/kg(煤) 2.0-2.5
    蒸汽消耗量m³/kg(煤) 0.3-0.5
    煤气产量Nm³/h 1900-2100
    煤气热值kj/m³

    上端

    下端

    6060-6270

    7110-7350

    5225-5434

    煤气出口压力kPa 上端

    下端

                  1.0-1.2

    2.0-2.5

    煤气出口温度℃ 上端

    下端

    80-120

    450-550

    最大炉底鼓风压力kPa 6.0
    饱和温度℃ 50-65
    探火孔汽封压力MPa 0.25
    水套蒸汽产量kg/h 270
    水套蒸汽压力MPa 0.07
    加煤方式 自动
    加煤机驱动装置 液压驱动
    灰盘转速r/h 2.97
    液压站功率KW 5.5×2
    排渣形式 湿式,自动排渣
    煤气出口公称直径mm







    上端

    下端

    DN350

    400×400
