方箱式破碎机
发布时间:2019-3-1 15:34:04 星期五
阅读量:4,441

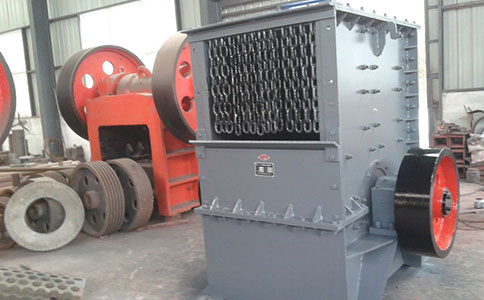

箱式破碎机产品介绍
箱式破碎机也称箱式重锤破碎机,方箱破碎机,是吸收国内外先进技术,综合普通重锤式破碎机、反击式破碎机、立轴重锤式破碎机及各种用锤头(板锤)对石料进行打击破碎的机械原理上,经过优化设计后,制造生产出的一代破碎机械产品,该破碎机改变了以篦条控制出料颗粒大小的方法,减少了锤头在破碎腔内的磨损,使锤头的寿命提高4—6倍,每付锤头可破碎石料3—4万吨,实现了破碎技术的重大突破,真正达到了事半功倍的效果。
箱式破碎机工作原理
箱式破碎机生产线的石料由机器上部直落入高速旋转的转盘,在高速离心力的作用下,产生高速度的撞击与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎、直至粉碎成所要求的粒度。

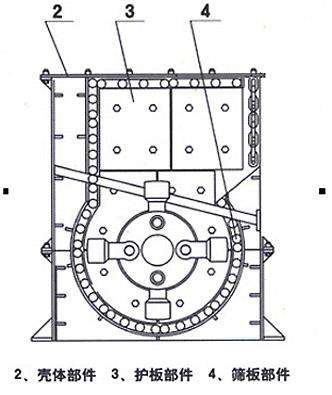

箱式破碎机产品结构
箱式破碎机主要由:箱体、蓖条、转子、锤头(板锤)、破碎板、衬板等组成,机架部分为三分体结构,只须打开破碎机后部机壳,即可进行更换板锤、破碎板、衬板等检修维护作业。
箱式破碎机零部件的互换性强,易损件品种少,便于备件的采购和管理。液压开启装置用于机壳的启闭,可以有效地降低维护劳动强度,提高维护工作效率,缩短维护工作时间。箱式破碎机的监测系统可以对破碎机的运行状况进行随时监测,监测信号可以与主控制系统联锁,保证机器的安全、可靠运行。箱式破碎机的驱动系统采用电动机+机械联轴器+V型皮带+破碎机的方式,能有效改善电机启动性能,使电机能平稳启动运行。皮带传动方式可起到双重的过载保护的功能,驱动系统所要求的电机功率低,大大降低运行成本。此驱动方案是经济实用、性能优良、安全可靠的驱动方案。
箱式破碎机技术参数
型号规格
|
700×900
|
900×1000
|
1000×1200
|
1200×1200
|
1400×1400
|
1600×1600
|
1800×1800
|
辊子直径(mm)
|
700
|
900
|
1000
|
1200
|
1400
|
1600
|
1800
|
辊子长度(mm)
|
900
|
1000
|
1200
|
1200
|
1400
|
1600
|
1800
|
产量(t/h)
|
50-80
|
70-100
|
90-120
|
130-160
|
190-210
|
250-300
|
300-400
|
进料粒度(mm)
|
≤500
|
≤800
|
≤800
|
≤900
|
≤1000
|
≤1000
|
≤1200
|
针对石材
|
压力300MPa各类石材
|
||||||
动力(kw)
|
45-55
|
75-90
|
75-90
|
110-132
|
132-160
|
160-210
|
210-280
|
